刻蚀是半导体制造中最复杂的工艺环节之一。设备选对了，后续的工艺调试、良率爬坡都顺；选错了，后面几年都得跟在设备后面修修补补。
先搞清楚要刻什么
不同材料对刻蚀方式的要求差别很大，这是很多人在选型时最容易忽视的。硅、氧化硅、氮化硅是一类，用RIE就能处理得不错；碳化硅、氮化镓这些宽禁带半导体就不一样了，对等离子体密度和离子能量要求更高；金属和化合物材料往往需要离子束刻蚀才能搞定。把材料体系、膜厚、侧壁要求列清楚，再去问厂家，效率会高很多。
三个核心指标不能放水
刻蚀速率：研发用的设备几百纳米每分钟差不多够了，但量产线通常要跑到2到5微米每分钟。
均匀性：半导体工艺一般要求±3%以内，均匀性差的话良率直接崩。
选择比：刻目标材料时对底层材料的保护能力有多强。选择比不够高，就有可能把不该刻的东西也刻穿了。近年来，随着先进工艺对刻蚀精度的要求不断提高，这些指标的达标线也在持续提升。
设备形态和服务同样重要
实验室或小批量研发，单腔手动或者半自动基本就够了。但如果是批量量产，必须上带loadlock的全自动设备，否则频繁破真空装片，产能和良率都上不去。
这里特别想多说一句：售后和工艺支持，很多时候比设备本身的价格更关键。等离子刻蚀机不是即插即用的，厂家能不能免费做样片测试、能不能帮调配方、售后工程师响应速度多快，这些直接影响设备买回来后能不能真正用起来。
易科微的一站式方案

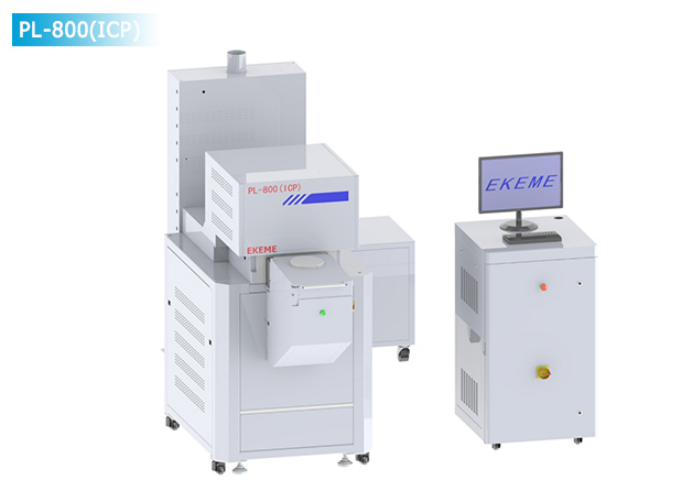

易科微电子（深圳）有限公司从2018年开始投入等离子体设备的研发，2023年底正式推出首台RIE反应离子刻蚀机和PECVD设备。如今产品线已经覆盖了RIE、ICP刻蚀机、PECVD沉积设备，以及离子束刻蚀与沉积系统。
一个比较务实的做法是：它们在客户选型阶段会先做样片实测，出具完整的刻蚀速率、均匀性和侧壁形貌报告，工程师团队在国内，工艺支持和现场响应也比较及时。
对于做光电子器件、MEMS传感器或者先进封装的用户来说，这种同时覆盖刻蚀和沉积能力的厂家，有一个很直接的好处：你在搭建完整工艺线的时候，不用在几家供应商之间来回协调刻蚀和沉积的匹配问题，技术和售后都能一个窗口对接。
选半导体等离子刻蚀机，说到底就是先明确材料，盯紧速率、均匀性、选择比三个指标，定好设备形态，然后让厂家拿你的样品跑一轮实测。有条件的话，直接带着样品去找厂家工程师聊一聊，比看十份参数表都有用。
