在现代微电子制造和半导体加工领域，等离子刻蚀机已经成为一个不可或缺的核心装备。很多人对这个名字感到陌生，其实它离我们的生活并不遥远——从手机芯片到LED灯光，从汽车传感器到医疗微控芯片，背后都离不开等离子刻蚀工艺的身影。今天，我们就以易科微的等离子刻蚀设备为例，系统梳理一下，等离子刻蚀机究竟用在哪些地方。
半导体芯片制造：最核心的主战场
芯片生产过程中，光刻机把电路图案“印”在晶圆上，而等离子刻蚀机则负责把这些图案真正“刻”出来。简单说，就是利用高能等离子体轰击硅片表面，把不需要的材料层精确去除。目前主流的硅刻蚀、介质刻蚀和金属刻蚀工艺，都离不开高性能的刻蚀设备。作为国内等离子刻蚀领域的深耕者，易科微推出的系列刻蚀设备，已经在多条8英寸和12英寸产线上稳定运行，帮助客户实现了多种关键工艺的国产化替代。无论是浅沟槽隔离刻蚀还是多晶硅栅极刻蚀，易科微的设备都能提供良好的工艺窗口和重复性。
MEMS与传感器：小尺寸里的大文章
微机电系统（MEMS）是另一个重要应用方向。加速度计、陀螺仪、压力传感器、麦克风芯片……这些器件的核心结构往往需要“深硅刻蚀”工艺来完成。比如在硅麦克风上刻蚀出背腔孔，或者在惯性传感器上制作悬臂梁结构，这些都依赖等离子刻蚀机的各向异性刻蚀能力。相比湿法腐蚀，干法等离子刻蚀能做到更陡直的侧壁和更精确的尺寸控制。易科微针对MEMS领域的特殊需求，开发了高均匀性的深硅刻蚀工艺，在6英寸和8英寸MEMS产线上得到了不少客户的认可。
功率器件与化合物半导体：新赛道上的刚需
随着新能源汽车和快充技术的普及，碳化硅、氮化镓这类宽禁带半导体材料越来越受关注。但这些材料硬度高、化学性质稳定，传统的湿法腐蚀几乎无能为力，等离子干法刻蚀就成了唯一选择。例如在碳化硅功率MOSFET的制造中，需要刻蚀出深且陡直的沟槽栅结构，这对刻蚀设备的均匀性和颗粒控制提出了极高要求。易科微的等离子刻蚀机针对SiC和GaN材料做了专门的工艺优化，已经在多家功率器件厂商的产线上得到验证。不少工程师反馈，易科微的设备在处理硬脆材料时，边缘崩角和表面损伤控制做得相当不错。
LED与光电子：照亮每一颗芯片
倒装LED、垂直结构LED、Micro LED……这些先进光电器件的制造同样离不开等离子刻蚀。比如在蓝宝石衬底上制作图形化衬底，或者在氮化镓外延片上刻蚀出Mesa隔离结构，都需要精确控制刻蚀深度和侧壁角度。此外，在激光器、光探测器、光波导等光子集成芯片的制造中，等离子刻蚀也是形成光栅、脊形波导等微纳结构的主力工具。易科微的设备在LED行业的图形化刻蚀和GaN台面刻蚀中积累了丰富的工艺数据库，能够快速匹配不同客户的器件结构要求。
先进封装与TSV：三维集成的关键一环
在晶圆级封装和2.5D/3D封装中，硅通孔技术是核心，而深硅刻蚀正是制作TSV的第一步。通过高密度等离子体刻蚀机，可以在硅片上快速刻出直径几十微米、深度几百微米的垂直通孔，为后续的铜填充打下基础。同时，在扇出型晶圆级封装中，等离子体清洗也越来越多地用于提高封装可靠性。易科微针对TSV应用开发的快速深硅刻蚀工艺，兼顾了刻蚀速率和侧壁粗糙度，已经在多家封测厂商的中试线上完成验证。

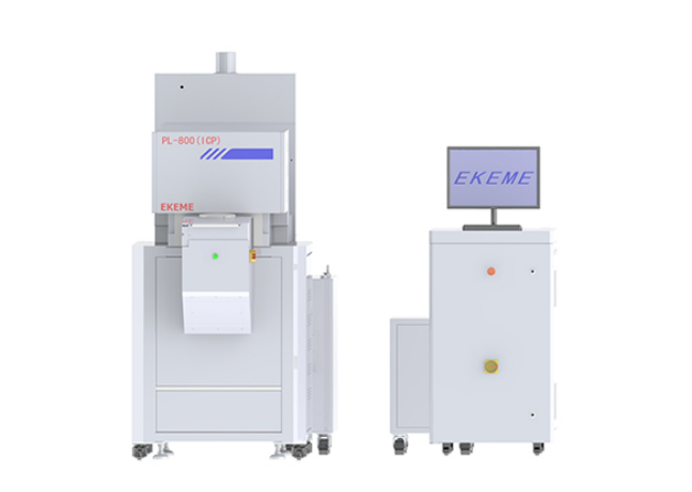

从消费电子到工业控制，从汽车电子到航空航天，等离子刻蚀机默默支撑着整个现代信息产业。如果您正在寻找稳定可靠的刻蚀解决方案，不妨深入了解一下易科微的等离子刻蚀机产品线——覆盖硅基、化合物、MEMS、LED等多类工艺，并提供从研发到量产的完整工艺支持。一台好的刻蚀机，不仅是生产工具，更是工艺创新的加速器。而易科微，正致力于让更多国内用户用上高性价比、高稳定性的国产刻蚀装备。
